PRZENOŚNIKI PŁYTKOWE

Przenośniki z łańcuchem płytkowym najczęściej znajdują zastosowanie przy transporcie produktów w opakowaniach szklanych. Mogą służyć jako transportery buforujące i pracujące w wielu gałęziach przemysłu takich jak farmacja, przemysł spożywczy i wielu procesach technologicznych, np: napełniania, etykietowania, zamykania, kapslowania, sortowania, itp. Stosuje się je często tam gdzie wymagana jest odporność wysokotemperaturowa, chemiczna oraz transport po łukach.

Poszczególne moduły aplikacji wykorzystującej przenośnik płytkowy o budowie jedno- lub wielorzędowej, wraz z odpowiednim nośnikiem, tzn. stalowym lub plastikowym łańcuchem, mogą pracować w płaszczyźnie poziomej lub pod nachyleniem, zarówno w kierunku prostym, jak i skrętnym. Opcja regulacji bocznych band umożliwia transportowanie produktów o różnorodnych średnicach i wysokościach. Dodatkowo cenną zaletą przenośnika płytkowego jest to, że zapewnia on wyjątkowo płynny i łagodny transport ładunku oraz jego swobodne i bezpieczne przemieszczanie nawet po szerokich łukach.

Dane techniczne:

  • rama wykonana z profili aluminiowych, w górnej części zabezpieczona listwami ślizgowymi, które nie wpływają na ruch i obciążenie pasa
  • na wałku napędowym oraz zwrotnym osadzone są koła zębate zapewniające płynny ruch łańcucha płytkowego
  • łańcuch może być zbudowany z modułów o podziałce od 1/2“ do 3,15“ wykonanych z tworzywa sztucznego lub stali, łączonych ze sobą za pomocą prętów stalowych
  • na wałku napędowym oraz zwrotnym osadzone są koła zębate zapewniające płynny ruch taśmy
  • stalowe wałki napędowy oraz zwrotny
  • silnik trój- lub jednofazowy asynchroniczny z przekładnią ślimakową
  • stała lub regulowana (za pomocą przemiennika częstotliwości) prędkość
  • zwis kompensuje kołysanie się pasa na jego długości, które może być wynikiem np. wzrostu temperatury
  • prędkość taśmy do 50 m/min
  • wykonanie przenośnika z podstawą lub bez
  • dowolna wysokość i kąt ustawienia przenośnika
  • wykonanie przenośnika z regulacją wysokości

Zalety przenośników z łańcuchem płytkowym:

  • możliwość doboru taśmy odpowiednio do rodzaju i warunków pracy
  • wysoka żywotność taśmy
  • mały promień w przypadku zastosowania na przenośnikach łukowych
  • możliwość wykonywania specjalnych technologicznych operacji bezpośrednio na przenośniku
    np: przedmuchiwania, odtłuszczania, spływanie olejów do wanny pod przenośnikiem, itp.
  • redukcja kosztów i czasu przestoju przenośnika (przy uszkodzeniu wymienia się tylko część taśmy - moduł)
  • łatwe utrzymanie w czystości
  • różne rodzaje elementów modułowych taśmy, które zapewniają szeroki zakres stosowania przenośników

Opcje dodatkowe:

  • czujnik krańcowy mechaniczny lub optyczny
  • podstawa
  • typ silnika 1 x 230 V
  • stałe lub regulowane ograniczenie boczne
  • regulacja prędkości, przyciski zatrzymania awaryjnego, itp.

Rozwiązania specjalne:

  • Przenośnik bez podstawy - może być wykorzystany do wstawienia w urządzenie pracujące już u klienta
  • Przenośnik z podstawą, rampą i oświetleniem
  • Łuk modularny - może być samodzielnym urządzeniem lub częścią linii przenośników



Oddělovací linka
PRZYKŁADOWE REALIZACJE

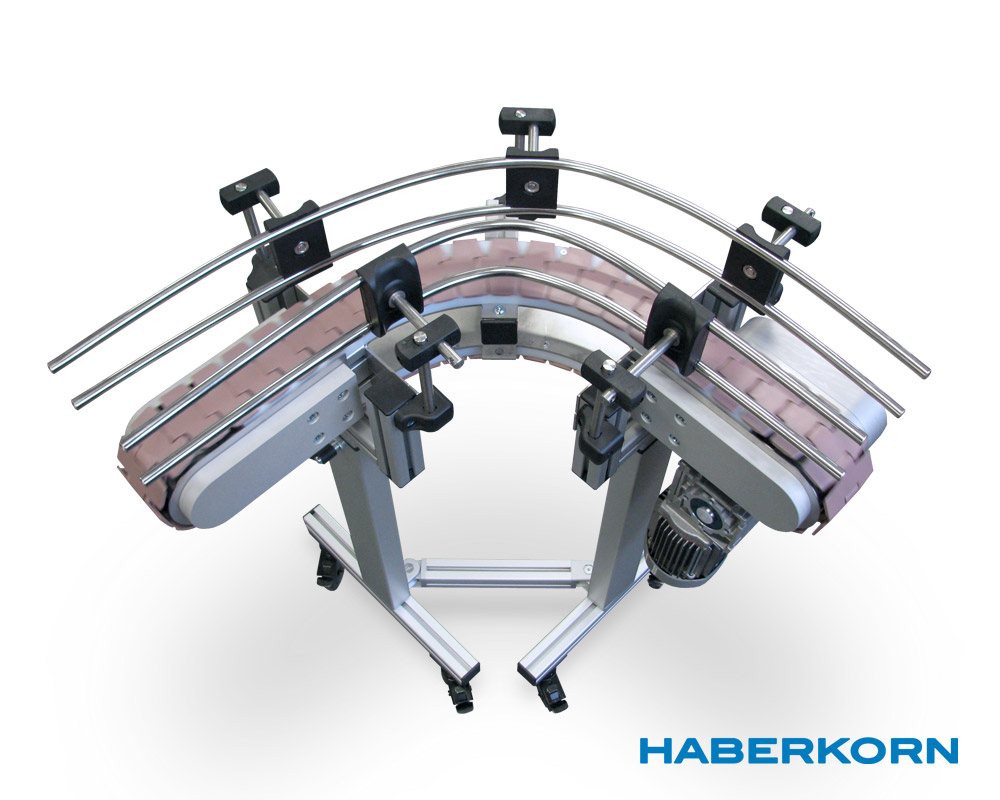

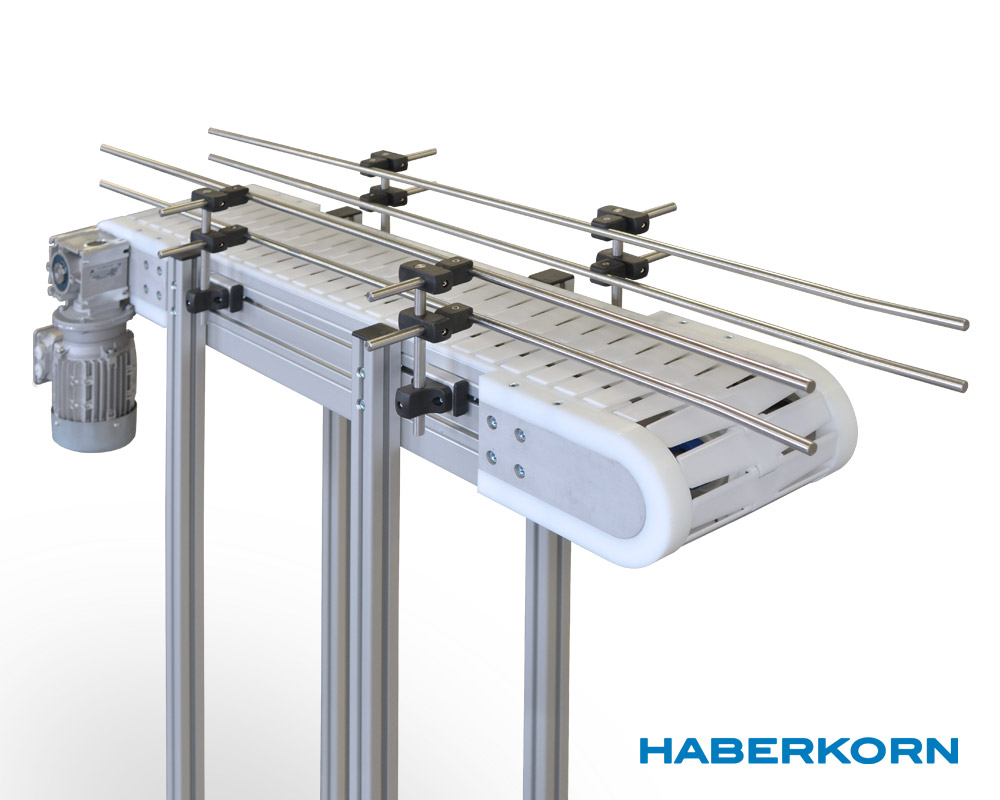

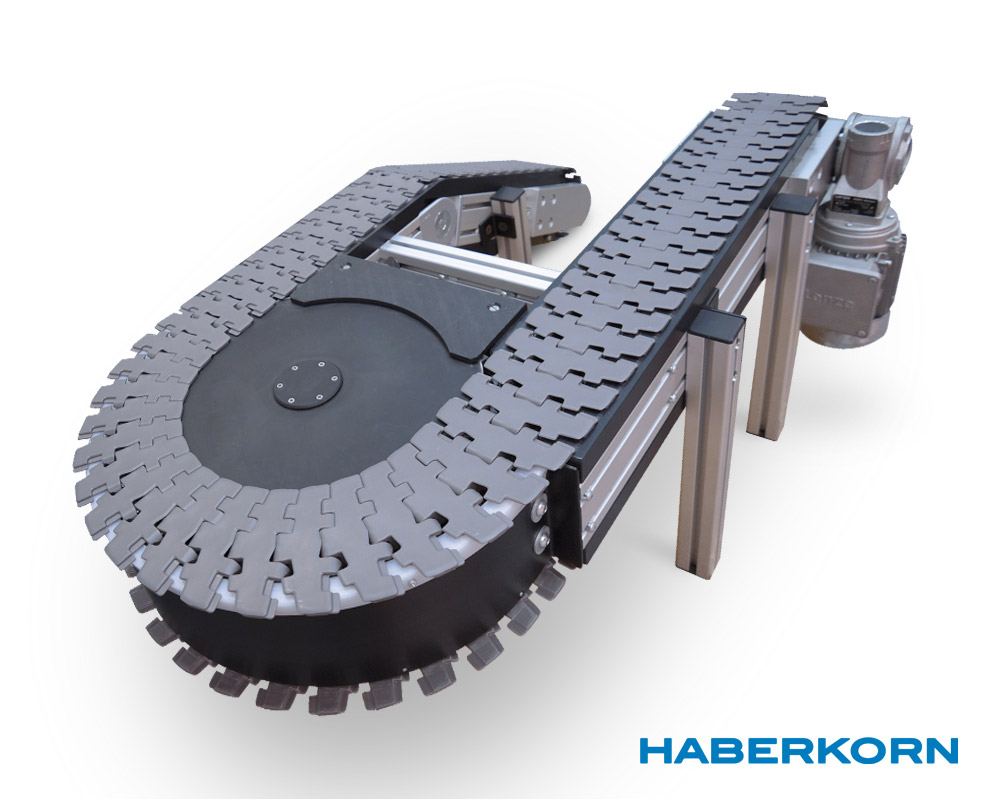

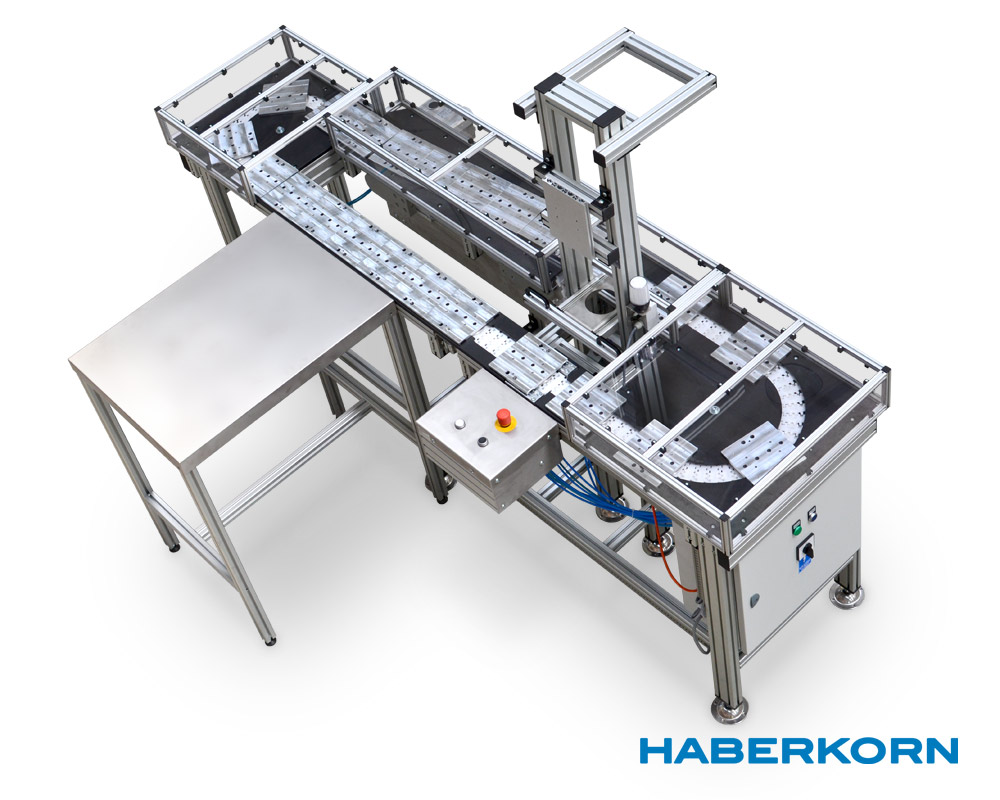

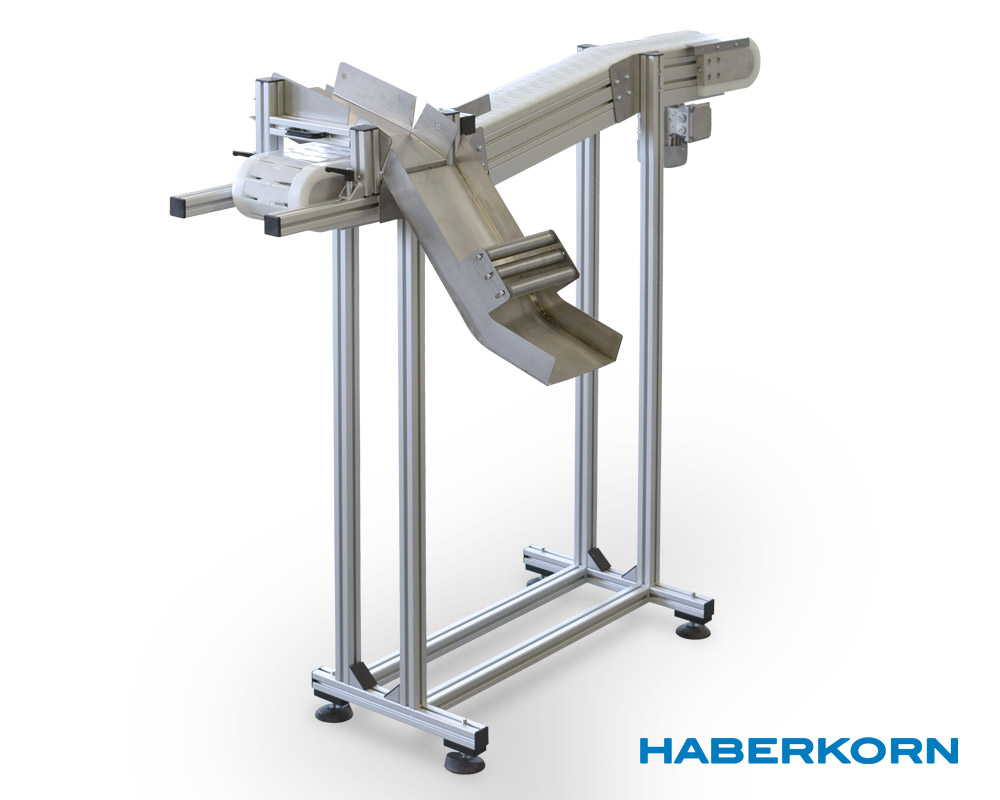

Przenośnik płytkowy Przenośnik płytkowy Przenośnik płytkowy Przenośnik płytkowy
Oddělovací linka
PRZENOŚNIKI PŁYTKOWE - PARAMETRY

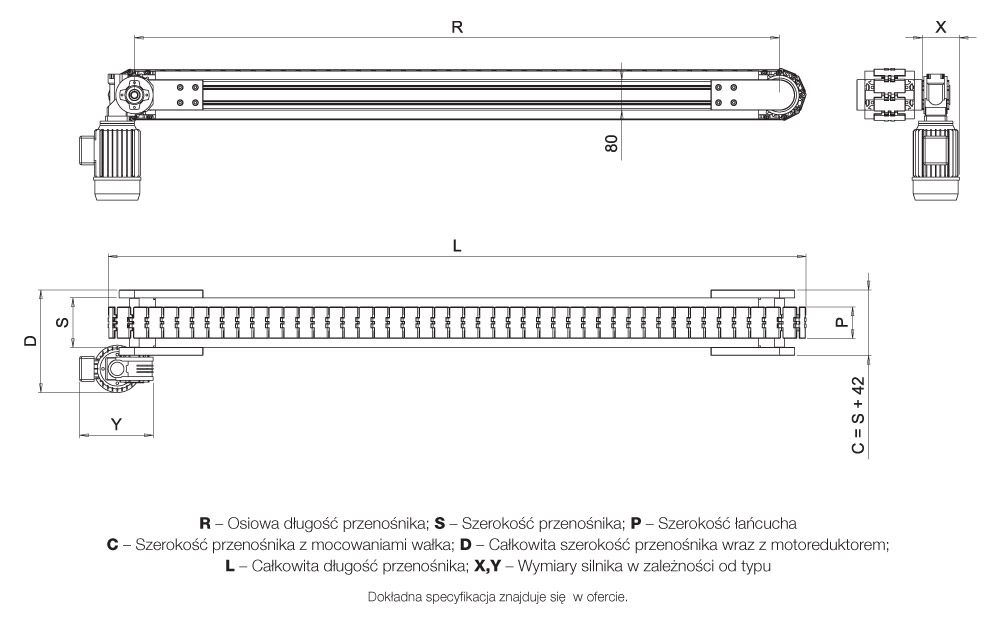

Przenośnik płytkowy Przenośnik płytkowy - schemat

Parametry standardowe
Długość przenośnika 600 – 10 000 mm
Szerokość łańcucha 31,8 – 190,5 mm
Obciążenie przenośnika 20 kg/m
Typ silnika 3 x 400 V (1 x 230 V)
Szybkość przesuwu * 4 - 50 m/min
Łańcuch płytkowy POM, PC, stal nierdzewna
Temperatura pracy 10 – 80 °C
Średnica koła zębatego zależna od typu taśmy
* Możliwość regulacji prędkości w zakresie 40-150%
Standardowe parametry przenośnika. Pozostałe na zapytanie.
