Łańcuchy napędowe

Iwis – precyzja, innowacje i pasja

Ponad 100 lat doświadczenia pomogło przekształcić firmę iwis w to, czym jest teraz: lidera technologicznego, działającego na całym świecie w dziedzinie łańcuchów o wysokiej precyzji i najlepszej jakości. Iwis oferuje szeroką i różnorodną gamę produktów, w której można znaleźć np. wysoko wydajne łańcuchy napędowe oraz innowacyjne systemy łańcuchów napędowych, dostosowane do specjalnych wymagań poszczególnych klientów. Iwis współpracuje ze wszystkimi głównymi producentami samochodów w zakresie systemów i opracowywania nowych produktów, dzięki czemu nasze napędy rozrządu można znaleźć w silnikach samochodowych na całym świecie. Opracowuje także inteligentne rozwiązania systemowe dla branż mechanicznej i inżynierii instalacyjnej, opakowań, drukarskiej i spożywczej, a także do zastosowań w przenośnikach przemysłowych.

Wysokojakościowe łańcuchy rolkowe IWIS DIN 8187

Zalety i korzyści

Wszystkie części składowe i komponenty wyprodukowane są ze stali wysokiej jakości. Ponadto komponenty są ulepszane cieplnie lub hartowane, w zależności od sposobu ich pracy. Zapewnia to długą żywotność napędu oraz chroni łańcuch przed przedwczesnym wydłużeniem i zużyciem.

Wszystkie łańcuchy IWIS są wstępnie przeprężane na około 30% siły zrywającej Fn, a następnie mierzone. Wartość tolerancji długości leży około 50% poniżej wartości według normy DIN. Wydłużenie łańcucha w czasie pracy jest dużo mniejsze.

Wewnętrzne powierzchnie płytek w łańcuchach od 1/2" są fazowane, co powoduje płynniejszą współpracę z kołem łańcuchowym, nawet przy lekkiej nieosiowości.

Stała kontrola w czasie całego procesu produkcji jest gwarancją najwyższej jakości łańcuchów rolkowych IWIS.

Perfekcja techniczna	Najwyższa jakość	Korzyści dla użytkownika
stosowanie wysokojakościowych, hartowanych i ulepszanych stali wysoka precyzja wykonania dzięki stałej kontroli technologicznej optymalizacja cech jakościowych dzięki obróbce cieplnej stała kontrola łańcuchów pod względem dokładności wymiarowej zabezpieczenie jakości w oparciu o ISO 9001 nanoszenie powłok ochronnych specjalne smarowanie specjalne materiały (np. odporne na korozję)	ponadprzeciętna żywotność świetna odporność na zużycie wysoka precyzja wykonania do 1/6 wymagań normy DIN odporność na zmęczenie materiału skuteczne smarowanie pierwotne wszystkie łańcuchy są wstępnie przeprężane	dłuższe przerwy pomiędzy remontami mniej postojów dokładna praca równoległa dokładne pozycjonowanie cicha praca rezerwa bezpieczeństwa w momencie wystąpienia obciążeń szczytowych mniejsze wydłużenie szybki i łatwy demontaż

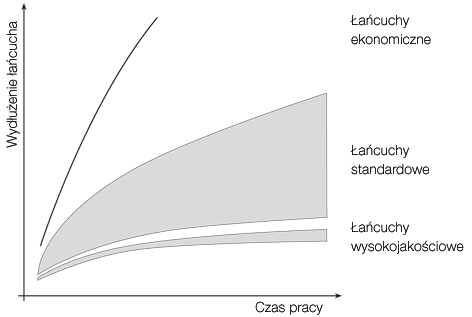

Łańcuchy rolkowe - porównanie
Testy przeprowadzono na łańcuchu 1/2" przy określonym obciążeniu roboczym

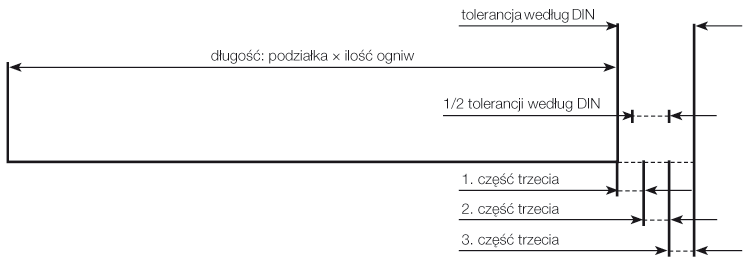

Tolerancje długości

Łańcuchy rolkowe są zazwyczaj produkowane w dodatnich tolerancjach, a następnie mierzone pod obciążeniem normowym. W seryjnie produkowanych wysokojakościowych łańcuchach firmy IWIS wartości dopuszczalnych tolerancji są węższe niż zakłada, dla konkretnego rozmiaru łańcucha, norma DIN. W niektórych aplikacjach (np.: przy równolegle pracujących łańcuchach transportowych) możliwe jest wyprodukowanie dwóch lub więcej odcinków łańcucha w takiej samej długości (łańcuchy sparowane).

1. Długość łańcucha w tolerancji DIN (0 do +0,15 %).
2. Długość łańcucha w 1/2 tolerowanych odchyleń długości według normy DIN.
   Dwa lub więcej odcinków łańcucha zostało wyprodukowanych w taki sposób, aby wartość różnicy długości poszczególnych odcinków wahała się w połowie maksymalnej odchyłki dopuszczanej przez normę DIN (max różnica wynosi 0,075%).
3. Dwa lub więcej odcinków łańcucha zostało wyprodukowanych w taki sposób, aby wartość różnicy długości poszczególnych odcinków wahała się w połowie maksymalnej odchyłki dopuszczanej przez normę DIN (max różnica wynosi 0,05%).
4. Długość łańcucha w wybranej 1/3 części tolerowanych odchyleń według normy DIN.

   1. trzecia część (od 0 do +0,05 %), oznaczenie niebieskie
      Przykład: łańcuch rolkowy M 106 (10 B-1), 63 ogniwa
      Długość teoretyczna: 1.000,13 mm
      Zakres tolerancji: 1.000,13-1.000,63 mm
   2. trzecia część (od +0,05 do +0,10 %), oznaczenie czerwone
      Przykład: łańcuch rolkowy M 106 (10 B-1), 63 ogniwa
      Długość teoretyczna: 1.000,13 mm
      Zakres tolerancji: 1.000,63-1.001,13 mm
   3. trzecia część (od +0,10 do +0,15 %), oznaczenie zielone
      Przykład: łańcuch rolkowy M 106 (10 B-1), 63 ogniwa
      Długość teoretyczna: 1.000,13 mm
      Zakres tolerancji: 1.001,13-1.001,63 mm
5. Łańcuchy dostarczane są również w specjalnych tolerancjach długości.

Zobacz w katalogu Powrót do menu

Łańcuchy rolkowe odporne na korozję IWIS CR DIN 8187

Problem / Sytuacja wyjściowa

Łańcuchy stosowane w środowisku sprzyjającym powstawaniu korozji muszą wykazywać się dużą wytrzymałością zmęczeniową oraz wytrzymałością na zużycie.

Łańcuchy ze zwykłej stali ulegają szybko korozji, natomiast łańcuchy nierdzewne ze stali V2-A posiadają jedynie ograniczoną wytrzymałość liniową i wytrzymałość na zużycie. Łańcuchy niklowane oraz ocynkowane mają ograniczoną ochronę antykorozyjną, ponieważ powłoka ta ulega zniszczeniu poprzez tarcie.

Nasze rozwiązanie

Wysokowydajne łańcuchy firmy IWIS z hartowanej, wysokostopowej stali o dobrej odporności na korozję oraz zdecydowanie wyższej wytrzymałości niż łańcuchy nierdzewne.

Zalety

• bardzo wysoka wytrzymałość na zużycie
• bardzo dobra i trwała odporność na korozję - w porównaniu do łańcuchów posiadających jedynie ochronną powłokę antykorozyjną
• zdecydowanie wyższa wytrzymałość zmęczeniowa i odporność na naprężenia niszczące niż w łańcuchach nierdzewnych - możliwość zaprojektowania napędu na mniejszych łańcuchach

Właściwości techniczne

	IWIS CR	IWIS Standard	Łańcuch nierdzewny
Pojedyncze elementy	hartowanie	hartowanie	niehartowane
Przeprężenie	tak	tak	nie stosuje się
Odporność na zmęczenie	85%	100%	50%
Odporność na zużycie	95%*	100%	30%
Odporność chemiczna	dobra*	dobra z powłoką ochronną	bardzo dobra

* Odporność chemiczna i wytrzymałość na zużycie łańcuchów CR zwiększa się dzięki stosowaniu odpowiedniego smarowania.

Zakres stosowania

• przetwórstwo żywności
• produkcja napoi
• maszyny do opakowań
• mleczarnie, wytwórnie serów
• otoczenie wilgotne i agresywne
• urządzenia czyszczące
• aparatura chemiczna

Odporność na rdzę i kwasy

Zależy od:

• czasu
• stężenia
• temperatury
• proporcji mieszanek poszczególnych mediów

W celu sprawdzenia przydatności łańcucha należy przeprowadzić próby na miejscu.

Koła łańcuchowe

W zależności od otoczenia możliwe jest zastosowanie:

• kół nierdzewnych
• kół z odpowiednich tworzyw sztucznych
• kół stalowych z powłoką ochronną

Zobacz w katalogu Powrót do menu

Łańcuchy rolkowe bezobsługowe IWIS MEGAlife DIN 8187

Problem / sytuacja wyjściowa

• smarowanie jest niemożliwe lub możliwe tylko warunkowo
• konieczne czyste i suche warunki pracy urządzenia
• utrudniony dostęp do przeprowadzenia konserwacji
• niedozwolone zanieczyszczenie transportowanych elementów smarami

Rozwiązanie

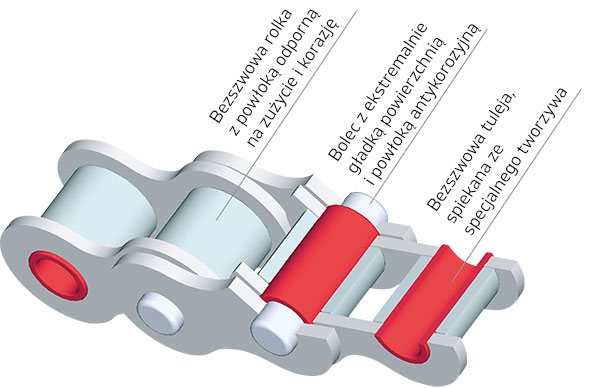

Wysokojakościowe, bezobsługowe łańcuchy IWIS ze specjalnymi tulejami. Innowacyjne detale techniczne prowadzą do wydłużenia czasu pracy łańcucha bez konieczności smarowania.

Zalety łańcuchów MEGAlife I

• świetna odporność na zużycie - także przy wysokich prędkościach i nawet tam, gdzie powszechnie dostępne bezobsługowe łańcuchy ulegają wydłużeniu
• ekstremalna odporność na naprężenia niszczące i świetna wytrzymałość zmęczeniowa
• dobra ochrona antykorozyjna
• łatwy montaż i demontaż
• redukcja kosztów konserwacji
• mniej okresów postoju urządzenia
• przyjazne dla środowiska ze względu na brak konieczności smarowania

Zalety łańcuchów MEGAlife II

• wyraźne zwiększona żywotność dzięki ulepszonej wytrzymałości na zużycie. Osiąga się ją dzięki poddaniu sworzni obróbce termicznej przede wszystkim w łańcuchach pracujących z prędkością > 3 m/s

Właściwości techniczne

• w zależności od zastosowania dostarczane są jako łańcuchy suche lub ze specjalnym smarem
• ochrona antykorozyjna
• dostępne jako łańcuchy rolkowe wg DIN 8187 / ISO 606 i DIN 8188 dla łańcuchów napędowych oraz transportowych
• zakres temperatur od -40 °C do 160 °C

Zakres stosowania

• przemysł opakowań i spożywczy
• przemysł drukarski
• urządzenia transportujące
• maszyny tekstylne i przemysł odzieżowy
• zakłady papiernicze i introligatorskie
• przemysł elektroniczny i produkcja obwodów drukowanych
• przerób drzewa, szkła i ceramiki
• technika medyczna

... i wszystkie aplikacje, gdzie smarowanie możliwe jest tylko warunkowo lub jest całkowicie niemożliwe

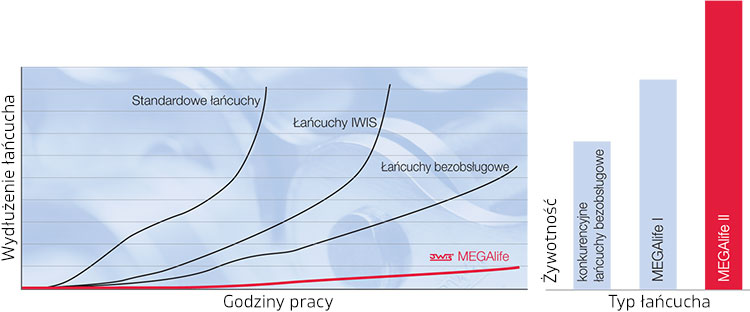

Próbny test łańcuchów bez smarowania.

Wykres odpowiada wynikowi testu przeprowadzonego przez IWIS.

Zobacz w katalogu Powrót do menu

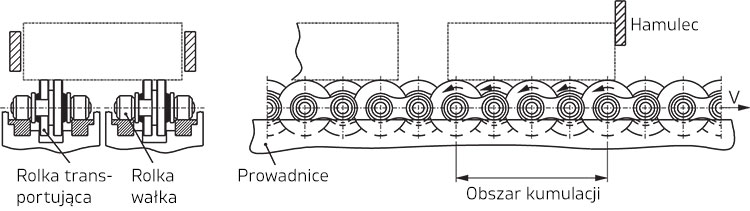

Łańcuchy akumulacyjne IWIS z rolkami transportowymi z przesunięciem

Informacje podstawowe

Łańcuchy akumulacyjne stosuje się do transportu, zatrzymywania (kumulowania), rozdzielania oraz przyspieszania detali, półtowarów lub opakowań.
Generacja łańcuchów L88SF oraz M120F firmy IWIS oferuje optymalne rozłożenie obciążenia, a dzięki przesunięciu względem siebie rolek transportujących zapewnia lepsze ułożenie i spokojniejszy transport materiału. Rolki transportujące ułożone z przesunięciem redukują dodatkowo obciążenie prowadnic z tworzywa sztucznego o 50%. Dzięki temu na tych samych prowadnicach można transportować dwukrotnie cięższe detale.

Łańcuchy akumulacyjne firmy IWIS zapewniają, dzięki punktom styku z prowadnicą, bezproblemowe ustawienie transportowanego materiału i zapobiegają gwałtownemu ruszaniu oraz zatrzymywaniu się łańcucha. Zwykła prędkość łańcucha wnosi od 0,1 do 0,5 m/s. Dzięki prostej szynie możliwe jest uzyskanie dwukrotnie wyższej prędkości transportowej z jednoczesnym zachowaniem prędkości łańcucha w miejscach kumulacji.

Dzięki specjalnemu smarowaniu woskowemu przeguby łańcucha nie wymagają ciągłej konserwacji i są czyste. Ten rodzaj smaru nanoszony jest na poszczególne części przed montażem łańcucha, co pozwala uniknąć odkładania się smaru na rolkach akumulacyjnych, na których transportowany jest materiał. W przypadku zastosowań specjalnych możemy zaoferować odpowiedni rodzaj smarowania pierwotnego. Rolki dostępne są ze stali hartowanej lub z tworzywa sztucznego (również antystatyczne).

Problem / sytuacja wyjściowa

• prosty i solidny transport wyrobów
• nieprzerwany transport, kumulacja, rozdzielanie i przyspieszanie

Nasze rozwiązanie

Wysokojakościowe łańcuchy akumulacyjne firmy IWIS występujące w rożnych wersjach i wykonaniach.

• nowa generacja łańcuchów akumulacyjnych L88SF oraz M120SF patent jest własnością firmy IWIS

Zalety

• transport oraz prawidłowe ułożenie oraz podpora dla przenoszonego towaru
• nawet podczas kumulacji tarcie dotyczy tylko rolek
• dzięki zastosowaniu nowych wolnych rolek napęd konieczny do napędzania przenośników może zostać zmniejszony
• konstrukcja tych łańcuchów podlega ochronie patentowej firmy IWIS
• bezproblemowe ustawianie transportowego materiału
• łańcuch nie szarpie w czasie zwalniania i przyspieszania
• łańcuch jest czysty z zewnątrz, ponieważ smarowane są przeguby

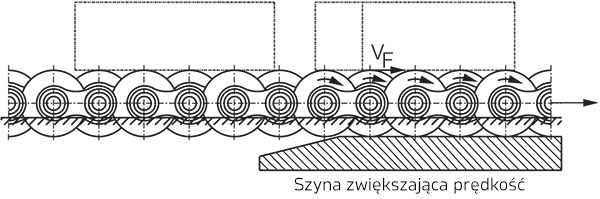

• przy pomocy szyny podpierające możliwe jest uzyskanie podwójnej prędkości transportowej
• rolki transportujące wykonane ze stali hartowanej lub z tworzywa sztucznego
• oszczędna konserwacja dzięki specjalnemu woskowemu smarowi
• specjalne smarowanie pierwotne - na żądanie
• całkowicie kompatybilne z dostępnymi na rynku prowadnicami i kołami łańcuchowymi

Dalsze zalety łańcuchów akumulacyjnych z przesuniętymi rolkami

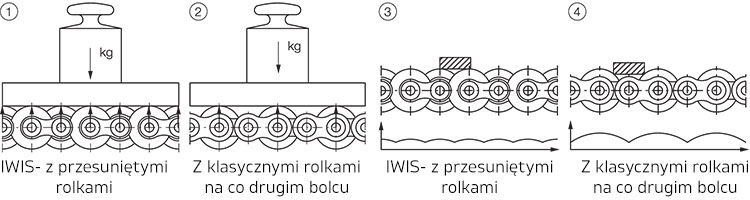

• optymalne rozłożenie obciążenia, ponieważ każdy sworzeń przenosi obciążenie (rysunek 1 i 2)
• lepsze ułożenie oraz podpieranie elementu transportowego dzięki uszeregowaniu rolek transportowych z przesunięciem (rysunek 3 i 4)

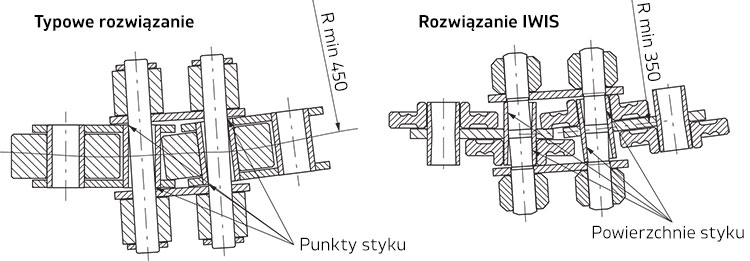

Łańcuchy akumulacyjne do pracy po łuku (dostępne na zapytanie)

• rozwiązanie przy zmianie kierunku przenoszonych detali

Zalety

• ekstremalnie mały promień minimalny (promień pracy)
  • 300 mm L 88 SF-SB
  • 350 mm M 120 SF-SB
• krzywizna dopasowana do przegubu łańcucha (sworznie baryłkowe)

Zobacz w katalogu Powrót do menu

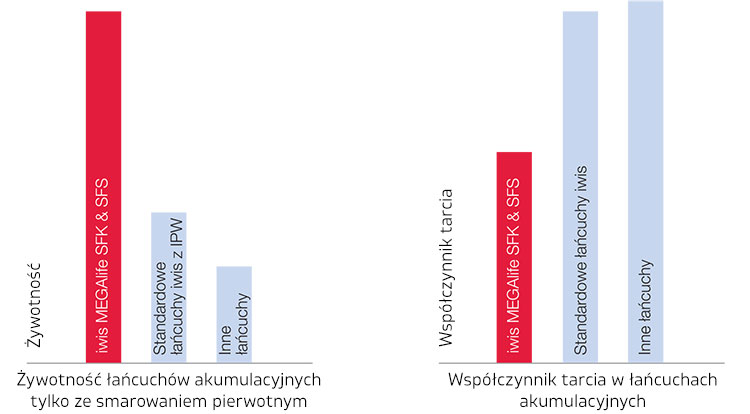

Bezobsługowy łańcuch akumulacyjny serii IWIS MEGAlife

Problem / Sytuacja wyjściowa

• smarowanie wtórne łańcucha jest niemożliwe lub możliwe tylko częściowo
• środowisko pracy musi być suche i czyste
• ciężki dostęp do urządzenia służb utrzymania ruchu
• niemożliwe jest zabrudzenie transportowanych detali smarem

Nasze rozwiązanie

Bezobsługowe łańcuchy akumulacyjne firmy IWIS posiadają specjalnie wykonane przeguby oraz, co jest innowacją techniczną, rolki nośne ze spieku - co powoduje, że te łańcuchy to pierwsze całkowicie bezobsługowe łańcuchy akumulacyjne.

Zalety

• świetna wytrzymałość na zużycie, także w ekstremalnie trudnych warunkach pracy
• łatwe do rozłożenia
• zredukowane koszty konserwacji
• mniej okresów postoju urządzenia
• nadaje się do pomieszczeń, w których musi być zachowana czystość
• przyjazny dla środowiska

Właściwości techniczne

• sucha powierzchnia łańcucha oraz rolek transportowych
• ochrona antykorozyjna
• materiał rolek transportowych - tworzywo sztuczne lub stal (niklowana lub nierdzewna)
• temperatura pracy -40OC do +160OC (tylko przy rolkach ze stali)
• łańcuchy akumulacyjne IWIS MEGAlife w wykonaniu klasycznym lub nowym w rozmiarach 1/2" oraz 3/4"
• rolki nośne wykonane ze spieku zmniejszają współczynnik tarcia, dzięki czemu obciążenie napędu zmniejszają się

Zastosowanie

• przemysł elektryczny i produkcja obwodów drukowanych
• produkcja opakowań i żywności
• urządzenia transportujące
• produkcja szkła i ceramiki
• technika medyczna

... i wszędzie tam, gdzie smarowanie jest niemożliwe lub możliwe tylko częściowo

Informacje podstawowe

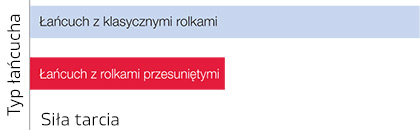

Porównanie sił tarcia w łańcuchach akumulacyjnych z przesuniętą rolką oraz tradycyjnych
Znaczne obniżenie sił tarcia powoduje wzrost wydajności urządzenia.

Dodatki

Do łańcuchów akumulacyjnych dostarczamy również prowadnice oraz koła łańcuchowe.

Koła łańcucha dla łańcucha akumulacyjnego

Łańcuch IWIS Podziałka P B1 [mm] X [mm] S [mm] L 88 SF 12,70 4,0 15,5 10,0 M 120 SF-B40 19,05 8,3 20,7 15,0 M 127 SF-B40/B43 19,05 8,3 20,7 15,0 M 120 SF-B45 19,05 10,8 20,7 15,0 M 127 SF-B48 19,05 10,8 20,7 15,0 M 1611 SF 25,40 11,6 33.3 20,5

Zalecana minimalna ilość zębów z = 15

Koła łańcuchowe są dostępne na żądanie.

Prowadnica łańcucha / przykład	Narzędzie	Szczotka do czyszczenia profili
Łańcuch IWIS b [mm] h [mm] L 88 SF 15,0 10,0 L 88 SF SB 15,5 8,3 M 120 SF 20,0 8,3 M 120 SF SB 21,0 10,8 M 127 SF 20,0 10,8 M 1611 SF 33,0 11,6	Narzędzie do demontażu łańcuchów akumulacyjnych M 120 SF a M 127 SF z podziałką 3/4”.	Szczotka do czyszczenie profilu transportującego. Wiele możliwości zastosowania, szczególnie przy mocno obciążonych urządzeniach oraz tam, gdzie występuje duże zabrudzenie np.: wiórkami metalu, pyłem, kroplami spawalniczymi itd. Dostępne tylko dla łańcuchów akumulacyjnych nowej generacji L 88 SF a M 120 SF. Aplikacja
