Przenośniki typu R

Przenośniki z rolką stożkową o średnicy od Ø50 mm do Ø350 mm, szerokość taśmy waha się od 200-2800mm. Nie ma ograniczeń, co do promienia łuku, ale występować mogą ograniczenia techniczne, które trzeba uwzględnić na etapie projektowania. Kąt oraz promień są zawsze ustalane indywidualne dla konkretnego projektu i wymagań klienta. Możliwe jest także utworzenie różnicy wysokości w łuku, tworząc wersję Helix (typ S). Seria R może być produkowana ze stali (powlekanej lub w żądanym kolorze RAL) luz ze stali nierdzewnej. Seria R umożliwia stworzenie przenośnika według życzeń klienta.


Specyfikacja techniczna:

  • środowisko: suche/wilgotne, czyste/bardzo zanieczyszczone
  • obciążenie: maks. 1500 kg (w zależności od wersji)
  • podstawowa wersja: stal powlekana lub stal nierdzewna
  • kierunek transportu: CW (zgodnie z ruchem wskazówek zegara) lub CCW (przeciwnie do ruchu wskazówek zegara)
  • szerokość taśmy: 200-2800 mm
  • kąt: 15 ° - 360 °
  • średnica rolki: Ø50 - Ø350 mm (stożkowa), typ R50, R80, R100, R150, R250 lub R350
  • minimalny promień wewnętrzny: 300 mm
  • rodzaj napędu: bezpośredni napęd końcowy
  • pozycja silnika: promień wewnętrzny lub zewnętrzny
  • prędkość: mak. 200 m/min (w zależności od wersji)
  • motoreduktor: standard 3x230/400V, 50Hz, IP55
  • materiał taśmy: możliwość wyboru taśm różnych producentów – taśmy o różnych kolorach, właściwościach, z różnych materiałów
  • prowadnica paska: za pomocą rolek z łożyskami kulkowymi zamontowanymi na zewnątrz materiału taśmy (typ 6,8 lub 8NR-Noice Reduced)
  • opcje:
    • inna marka lub konfiguracja motoreduktora
    • rolki transferowe
    • skrobaki (wewnątrz i/lub na zewnątrz)
    • rolka napędowa wyposażona w różnego rodzaju osłony
    • wersja Helix (typ S) – różnica wysokości pomiędzy wysokością wejściową i wyjściową
    • różnego rodzaju akcesoria do pasów – zabieraki, paski klinowe czy łączniki mechaniczne
    • podparcie/nogi
    • prowadnica boczna (stała lub regulowana)
    • sterowanie elektryczne

Przykładowe realizacje

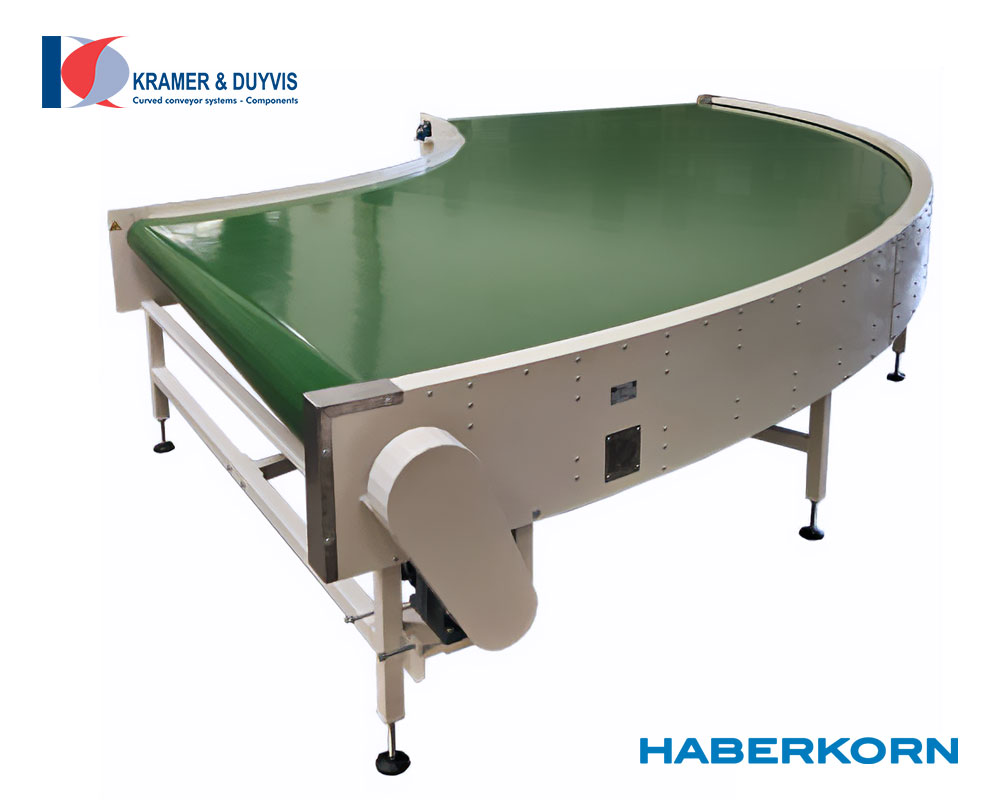

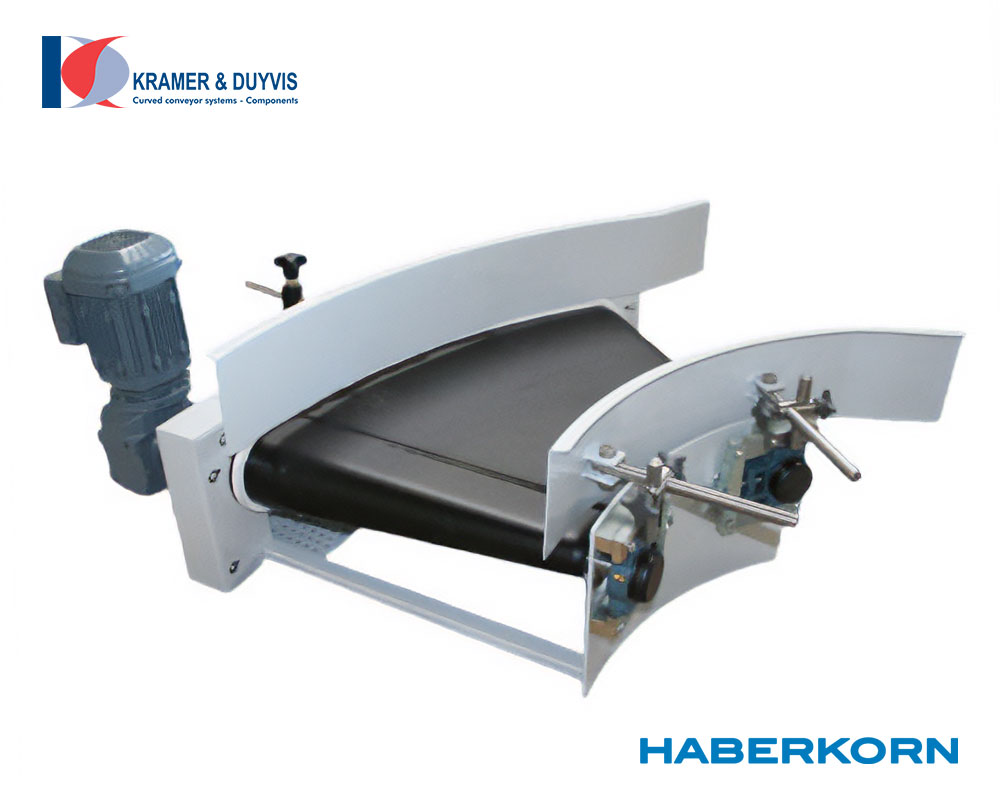

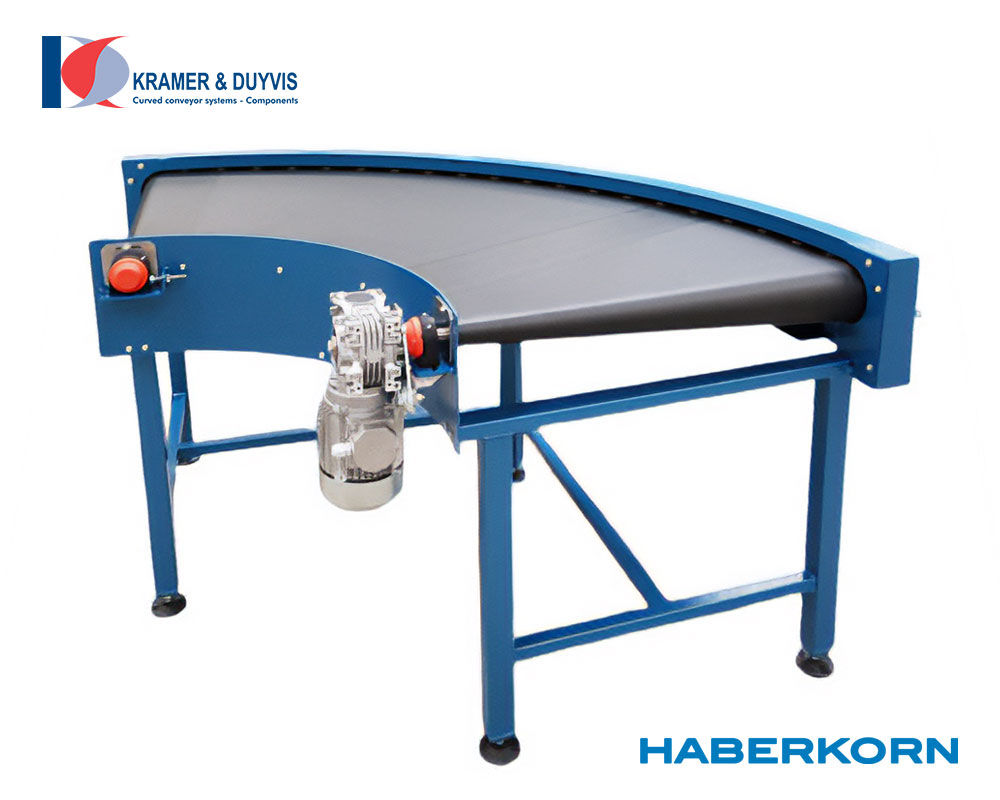

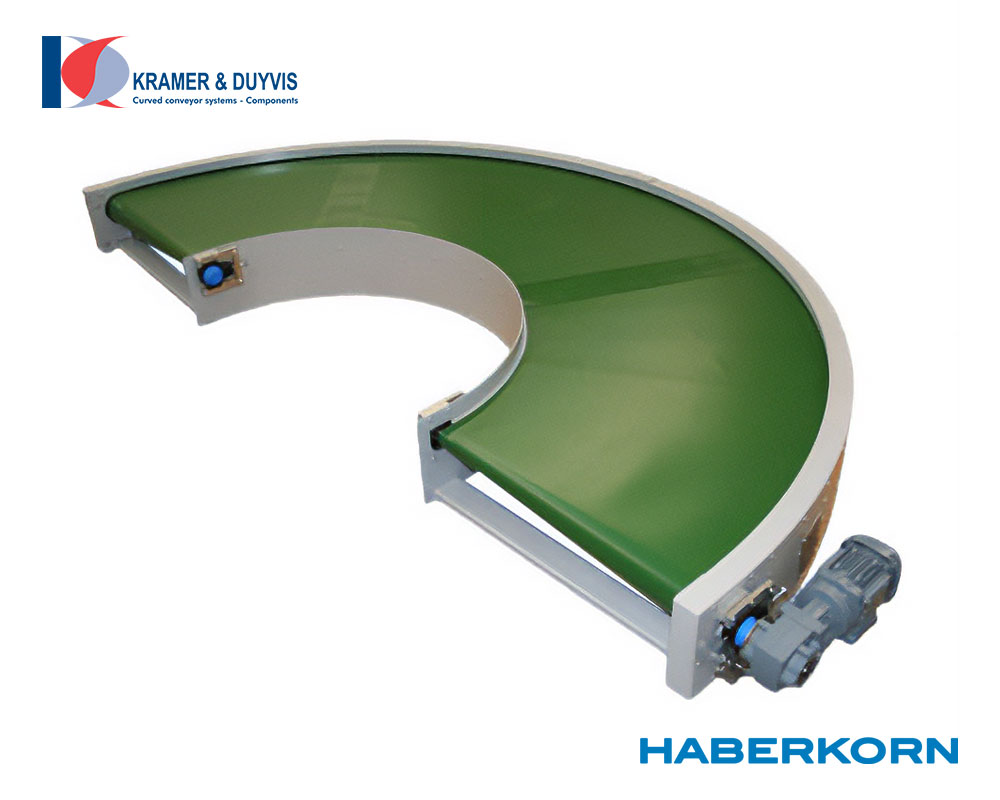

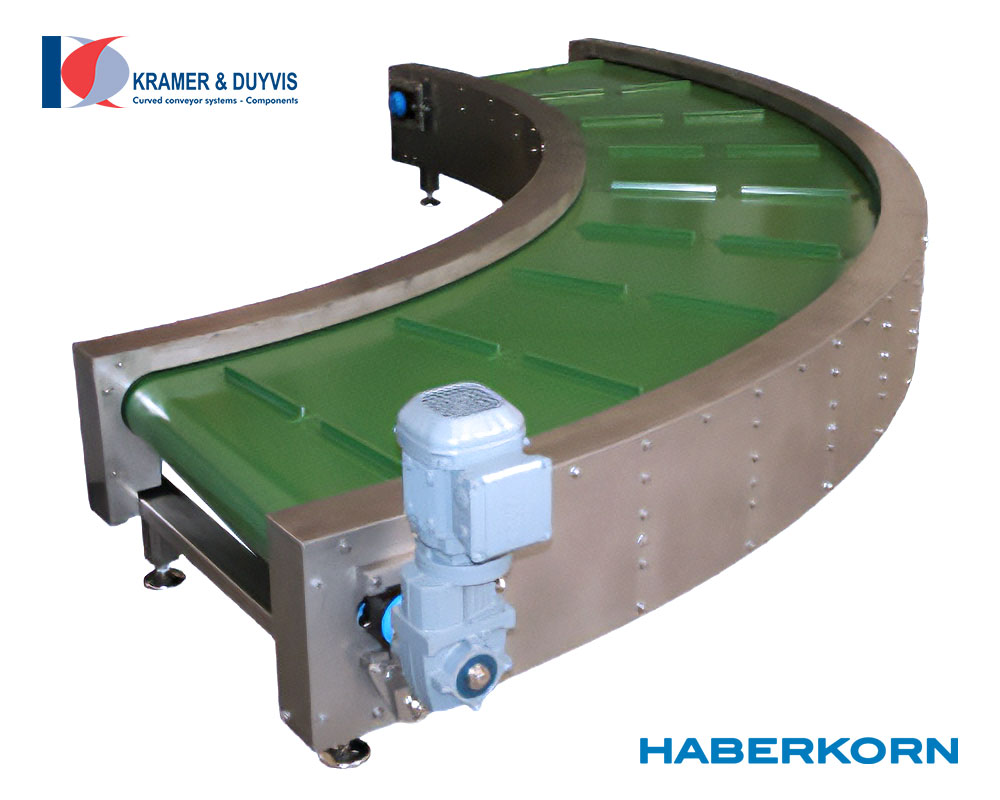

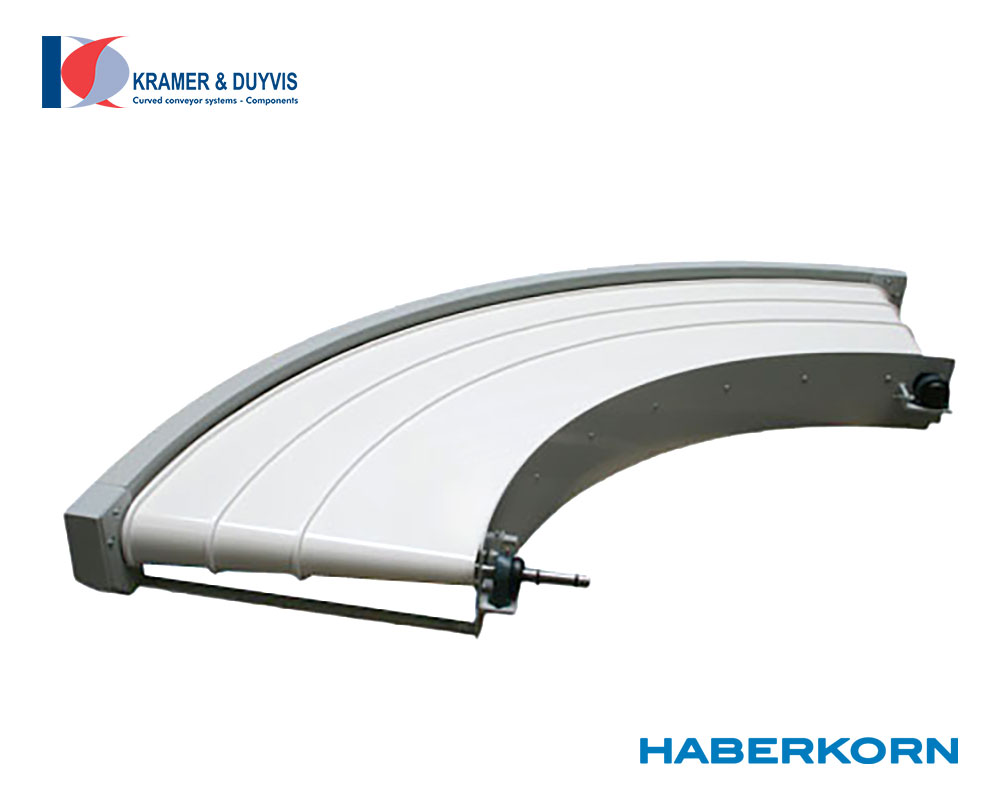

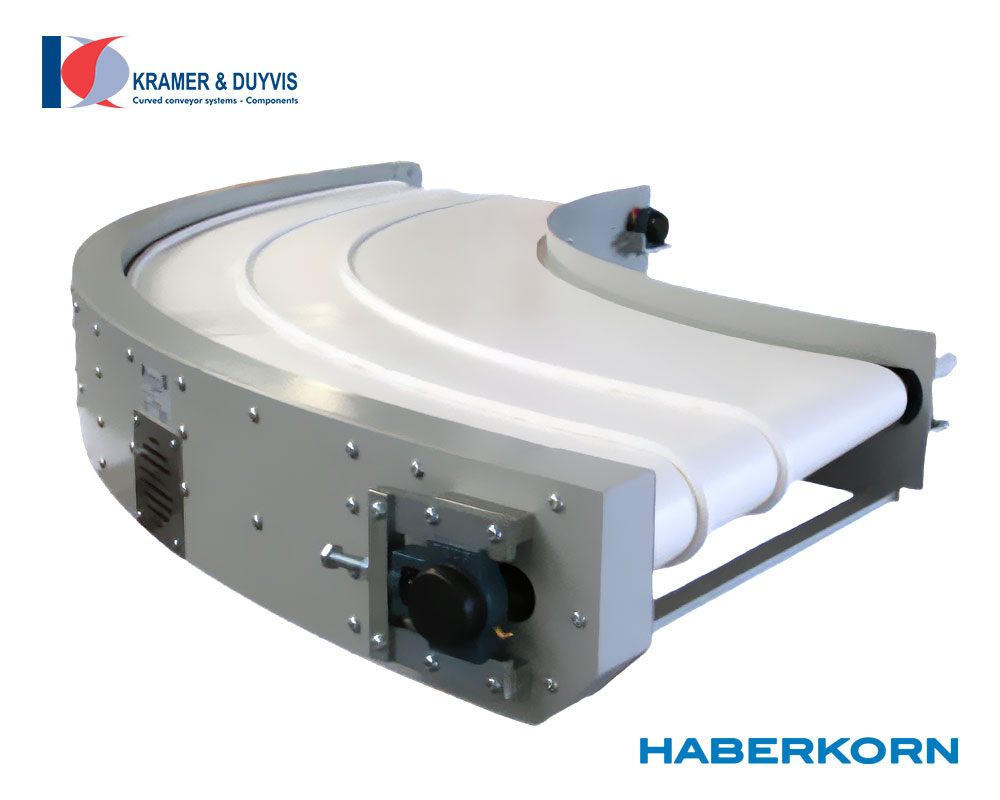

Przenośnik łukowy typu RPrzenośnik łukowy typu RPrzenośnik łukowy typu RPrzenośnik łukowy typu RPrzenośnik łukowy typu RPrzenośnik łukowy typu RPrzenośnik łukowy typu RPrzenośnik łukowy typu R

Konfogurator R100

Konfigurator R150
